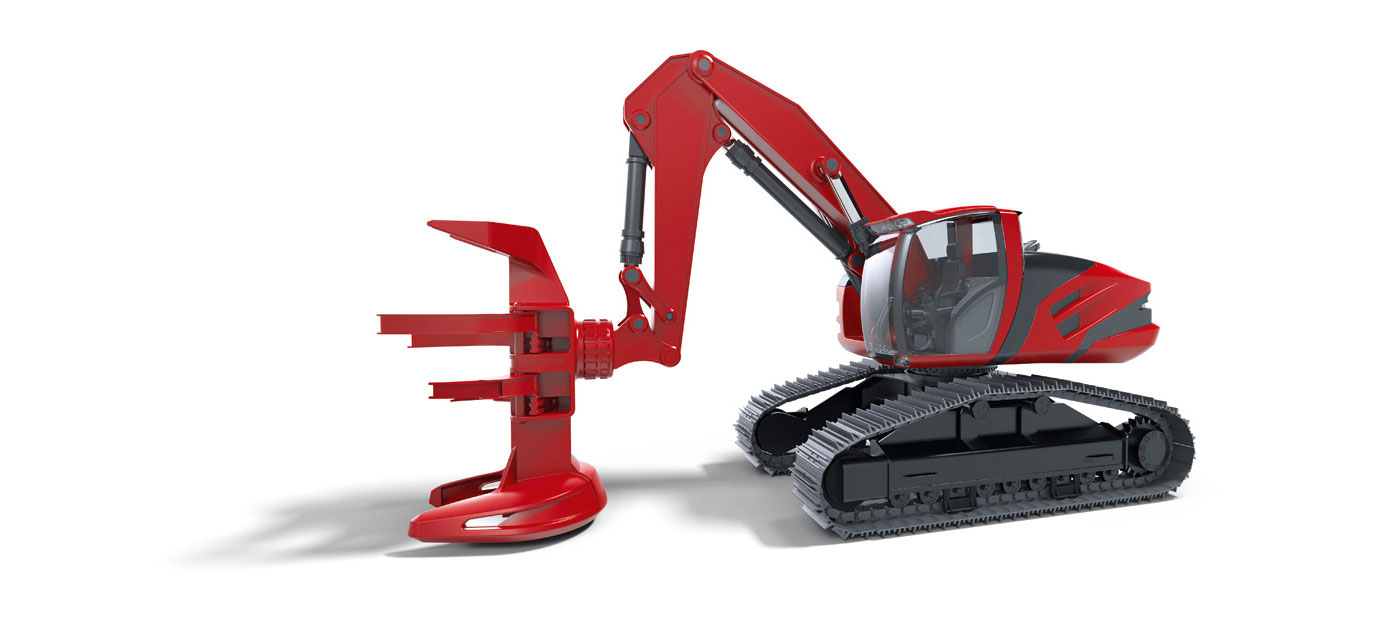

伐木机

“Applications” “Applications” 2x HPV 105-02 E1 Displacement size from 55 to 280 cc Variable pumps for closed circuit operation Learn More “Applications” 2x HMV 165-02 Displacement size from 55 to 280 cc Variable displacement motors for closed and open loops Learn More “Applications” 1x HPR 210-02 E1L Displacement size from 55 to 165D Self-regulating pump for open loop operation Learn More “Applications” 1x HPR 75-02 LP Displacement size from 55 to 165D Self-regulating pump for open loop operation Learn More “Applications” 1x HMR 165-02 Displacement size from 55 to 210 cc Self-regulating motors for open and closed circuits Learn More “Applications” 1x VT1 Load sensing directional control valve LSC VT Modular Learn More “Applications” 1x VW12M3 Load sensing directional control valve LSC Monoblock Learn More “Applications” 1x Electronic control unit For open and closed loop applications Linde electronic control units of the linc series feature high mechanic and electric robustness Learn More
150 kW 220 kW 400 kW

林德产品应用范围

150 kW – 400 kW

应用举例

220 kW, 30 t

配置

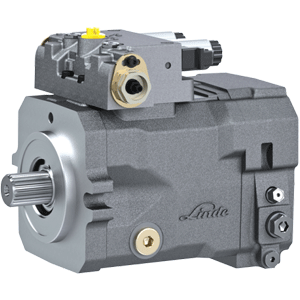

2x HPV 105-02 E1 (行走驱动)

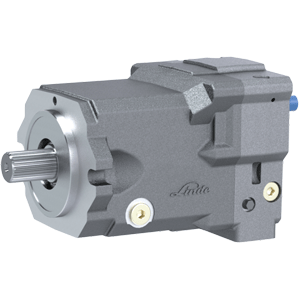

2x HMV 165-02 (行走驱动)

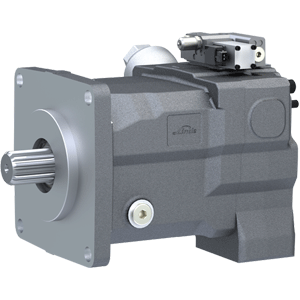

1x HPR 210-02 E1L (工作系统自反馈泵)

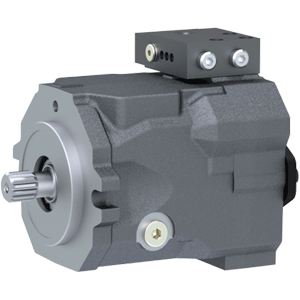

1x HPR 75-02 LP (锯驱动系统自反馈泵)

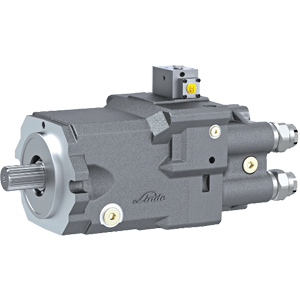

1x HMR 165-02 (锯驱动系统自反馈马达)

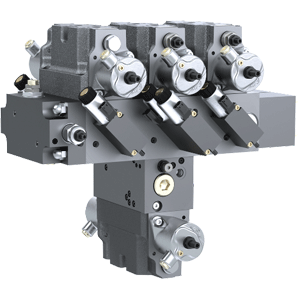

1x VT1 (主控制阀MCV)

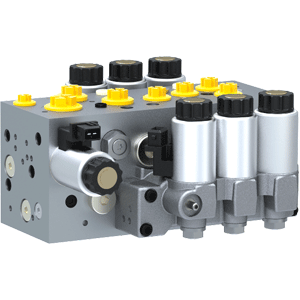

1x VW12M3 (加工处理的控制阀)

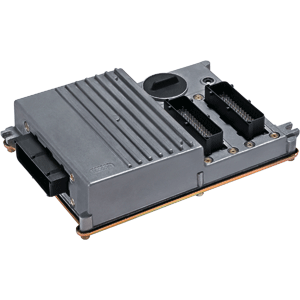

1x 电子控制器

优势

  • 结构紧凑
  • 控制精确
  • 半自动化工作流程

可选项

  • 各种轮式驱动
  • 开式行走驱动
  • 可扩展的电气化等级，即使纯液控的阀片也可以实现LSC 功能

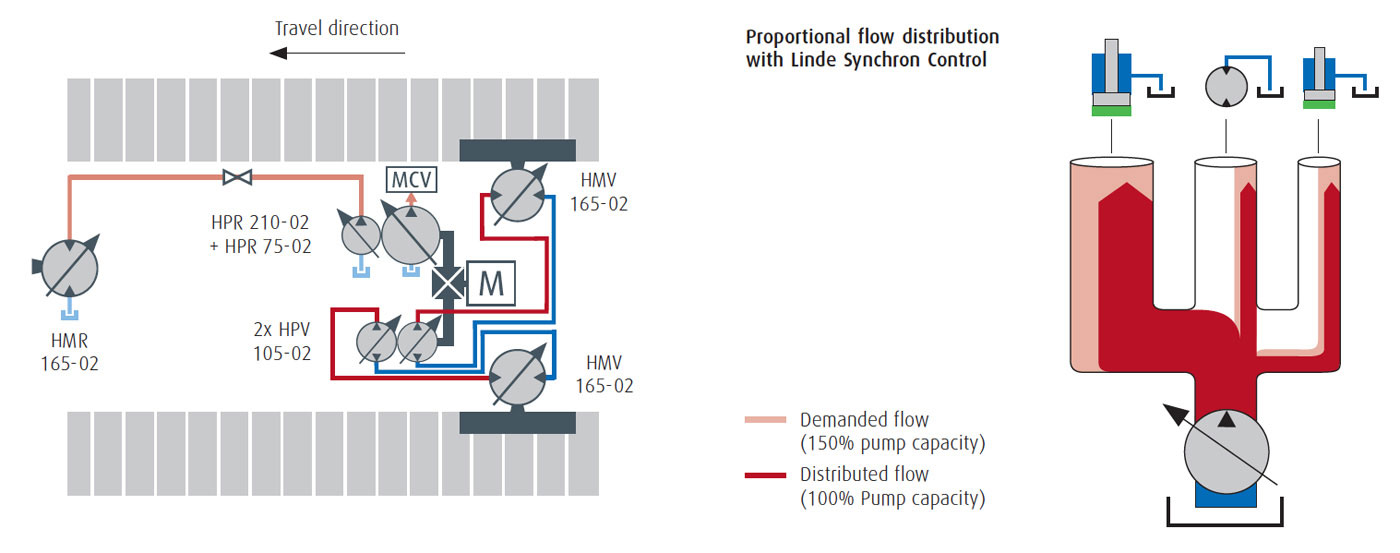

林德液压的元件即使是在重载的应用中也是结实耐用，经过实地验证，按照长寿命设计的。本应用案例中的行走驱
动系统是闭式系统，具有精准、控制方向稳定、灵活的驾驶和保护土地的特点。锯通过一个单独的开式系统来驱动。机器的其他功能是通过按需分配的LSC阀来实现的。

由于LSC系统是并联结构、阀块基于基础模块和扩展模块阀的模块化设计，不同的机器使用的主控制阀可以是同一
基础模块。基于开式系统设计的机器的其他部分不需要很多的改动：主控制阀可以在基础模块上根据阀片的需求和泵的需求来扩展。其他部件保持相同，这可以简化库存和减少对服务人员的培训。

此外，模块化设计使得定制机器即使在田野中也是可行的。

由于LSC系统的优点，当系统需求功率高于发动机的功率时，没有执行机构会不可预料的停止或有不可预测的动作。
各执行器按比例动作使得机器在任何时候都是可以安全操纵的。 系统还可以阻止开式行走驱动系统因为树根等障碍物导致的不可预见的转动。如果障碍物引起一侧行走的系统压力升高，油不会流向另一侧，两侧会继续以相同的速度前进。

层焊阀块在工作过程的源头分配流量，它的特点是非常紧凑的设计和卓越的电液控动作特性。林德液压也是其他森
林机械、木材加工和搬运机械的完美合作伙伴。
