首页  /  应用  /  伸缩臂叉车
“Applications” “Applications” 1x HPV 55-02 CA Displacement size from 55 to 280 cc variable pumps for closed circuit operation Learn More “Applications” 1x HMV 165-02 EH1P-CA PTO Displacement size from 55 to 280 cc variable displacement motors for closed and open loops Learn More “Applications” 1x VW12M3 Load sensing directional control valve lsc monoblock Learn More “Applications” 1x LINC 2, CED 13 For open and closed loop applications linde electronic control units of the linc series feature high mechanic and electric robustness Learn More
50 kW 60 kW 150 kW

林德产品应用范围

50 kW – 150 kW

应用举例

60 kW, 7.5 t, 牵引力33 kN, 速度35 kph

配置

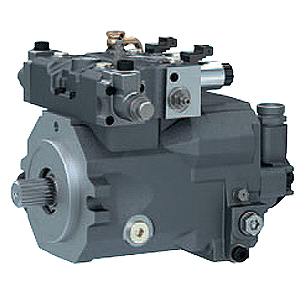

1x HPV 55-02 CA (行走泵)

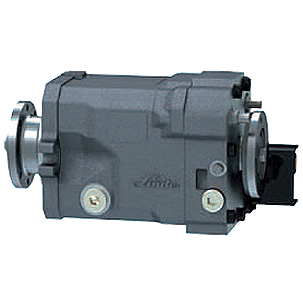

1x HMV 165-02 EH1P-CA PTO (行走马达)

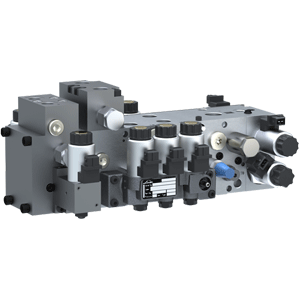

1x VW12M3 (工作阀组)
1x CED13(电子控制器)

优势

  • 由于取消传动箱和手动变速箱，零部件数量减少、重量减轻(大约33%)
  • 由于传动链上的直接传动带来更大的设计空间和更好的重心位置
  • 牵引流畅
  • 降低传动链和散热器成本

可选项

  • 全液压控制或全电控
  • 可根据客户需求，集成刹车系统
  • 对于大吨位的机器或大传动比设计，可以选用串马达或双马达
  • PTO马达可选

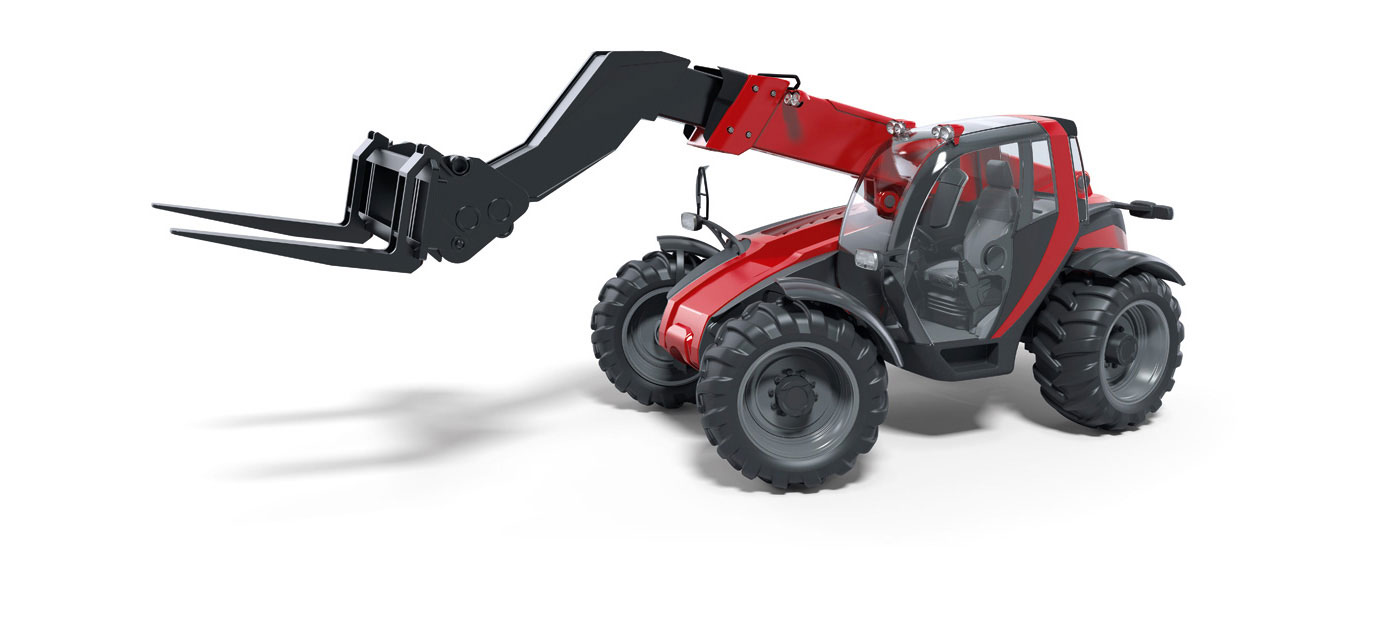

稻草堆垛、装填搅拌车、装运成捆草料，多功能性和更大的举升高度使伸缩臂叉车变得不可或缺。本应用范例描述了一台部分电气化的林德驱动系统的伸缩臂叉车。

工作系统选用电控方向控制阀，该阀采用层焊技术并对内部油道进行了优化设计。驱动系统是液压—机械控制，即使在发动机低转速下也能为平稳启动和精确操作提供高驱动力。车辆工作平稳，即使在重载情况下。

泵的排量根据发动机的转速实时调节，确保能完全吸收发动机的功率。该控制方式将发动机速度信号转变成液压信号，不受温度影响，并带压力补偿，而且噪声低。

此机器最显著特点是采用PTO马达，该马达带通轴、可整体式安装并且附带制动器。马达安装在万向节之间，无需变速箱并可快速换向。操作轻松简单，操作者可专注于物料搬运工作。

这种采用更大马达的配置方式可以省去齿轮箱，减少齿轮传动噪音，提高整机效率，使用更小的散热器。除了减轻重量，这也有助于节约燃油。但是这种配置方式比装有小马达和手动齿轮箱的机器价格上大约高三分之一。

在对牵引力有特别高的需求情况下，林德的PTO 马达可以用大排量的双马达或串联马达，相比于相同排量的单马达，它们径向尺寸更小，最高转速更高。
